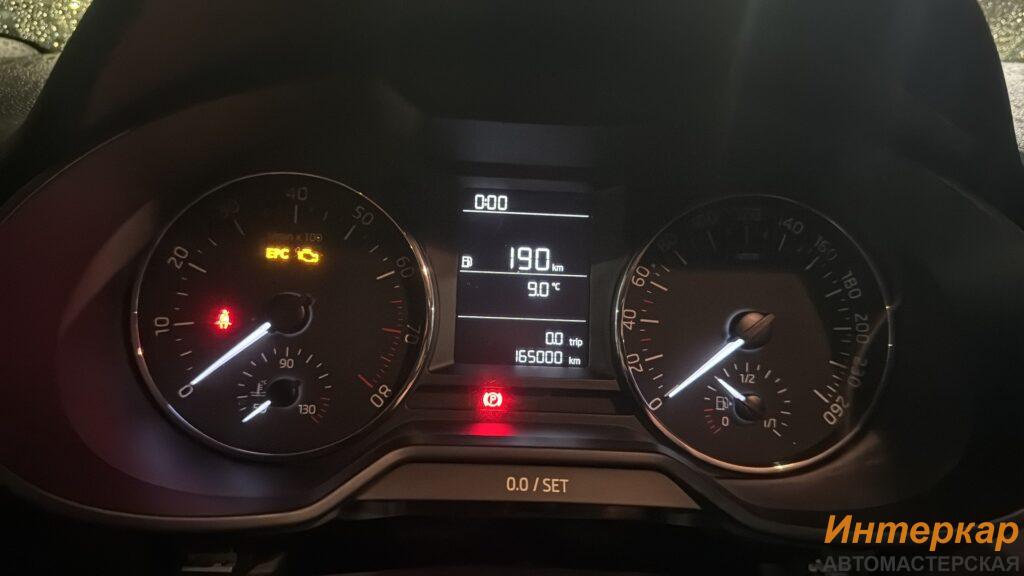

Перед нами стояла задача заменить самую простую версию приборной панели на что то получше. Автомобиль 2014 года. За очень дешево подвернулась Б.У панель от Octavia FL 2018 года с максидот.
Начинаем как всегда с идентификации

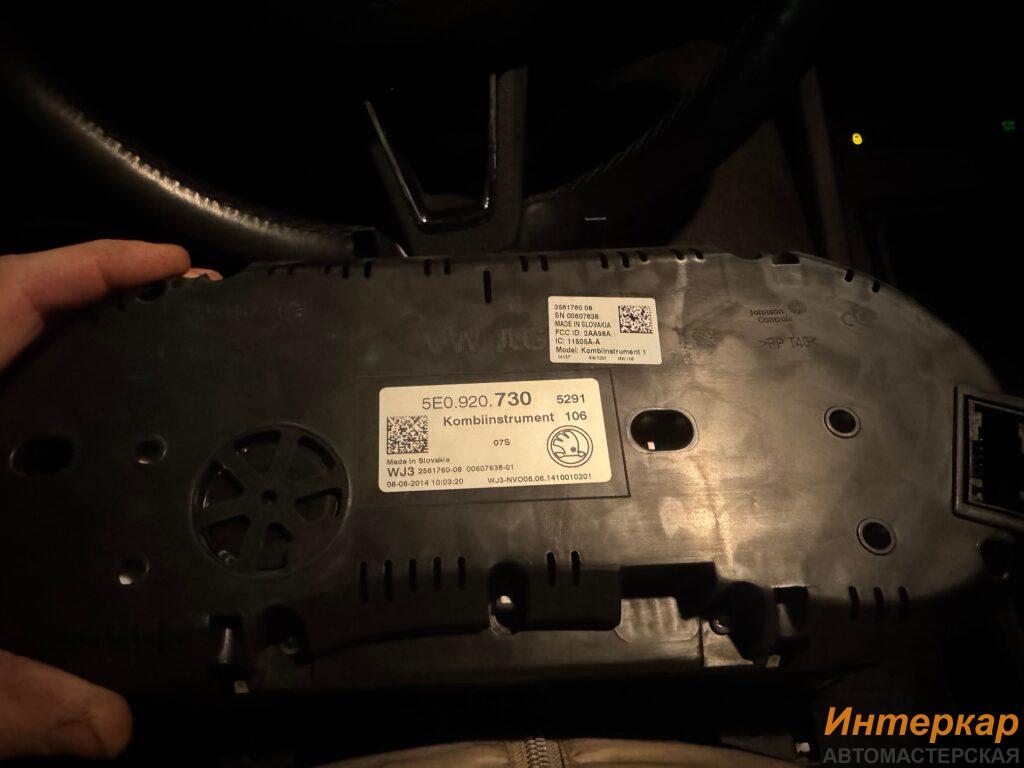

Приборка JC 5E0920730.
Определить производителя приборной панели поможет вот эта статья: типы приборных панелей MQB
Какие сложности нас ждут?
- Это компонент ИММО, соответственно на данный момент через онлайн, защиту компонентов можно снять только с новых блоков. А эта панель была в употреблении.
- Панели бывают VDO и JC(Johnson Controls). У нас как раз второй вариант и они делаются сложнее.
- Это не просто клон а перенос комплектации и данных, а так же пробега с панель с автомобиля другого поколения.
Через OBD разъем такие вещи не делаются, поэтому панель разбираем и дальше есть 2 пути
Либо подпайка и варварские методы по переводу процессора в бут режим, а именно — поднимается нога на процессоре и режется несколько дорожек на плате… Либо использование адаптеров. Первый вариант это не гуманный метод, мы пользуемся вторым способом

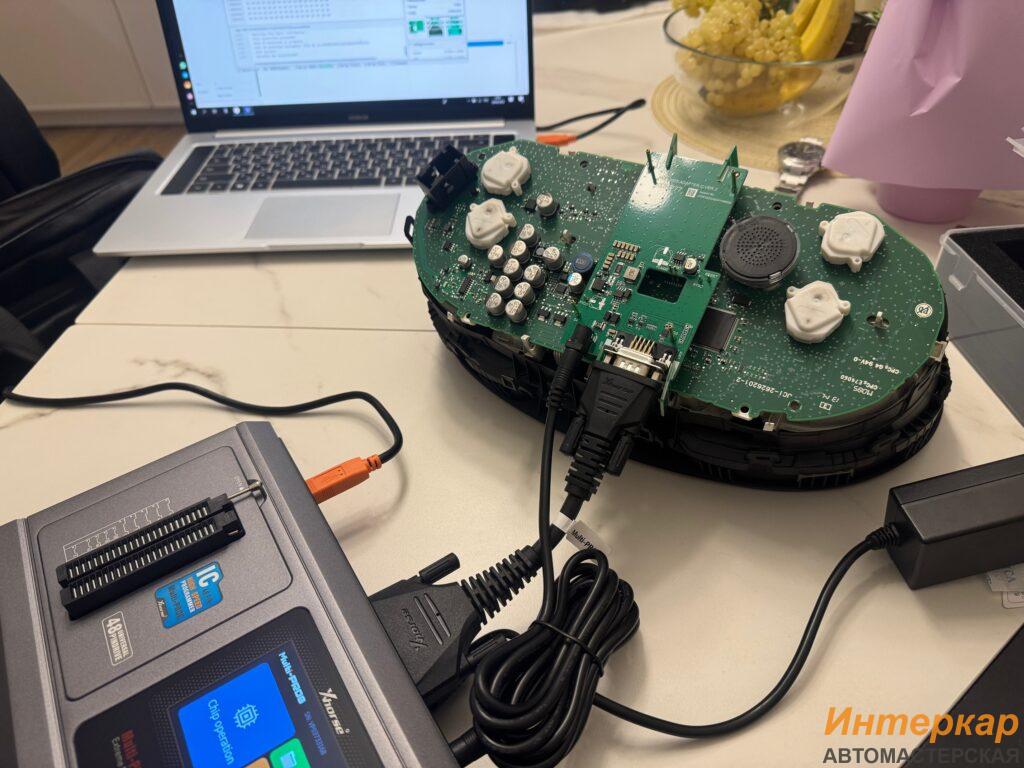

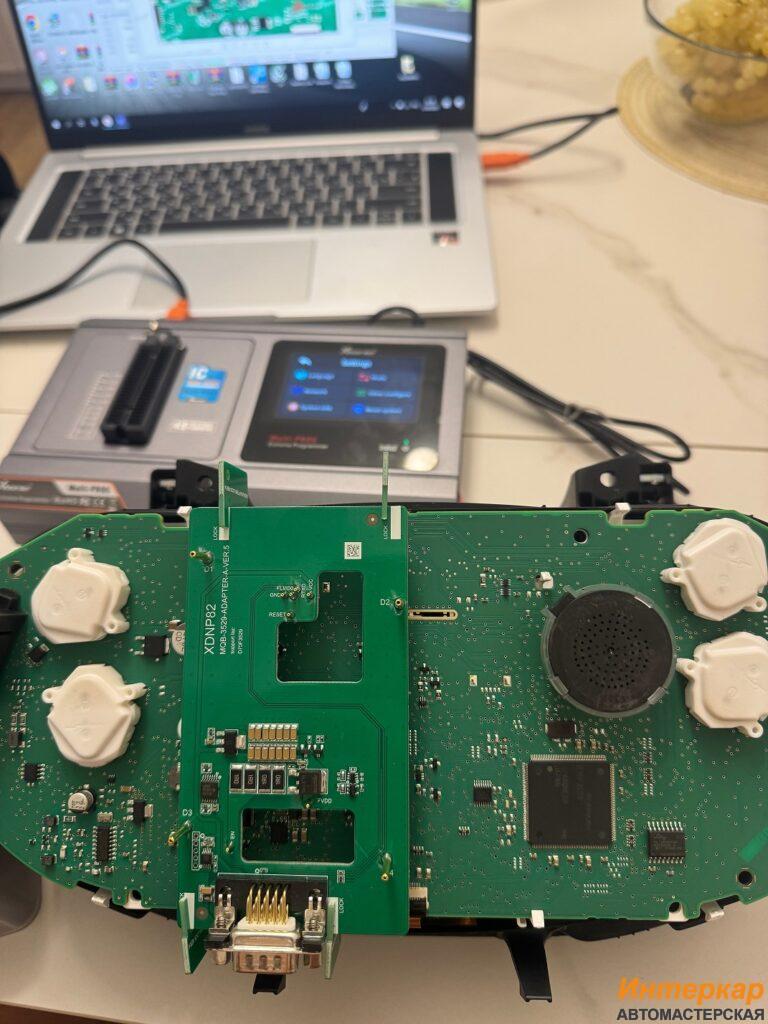

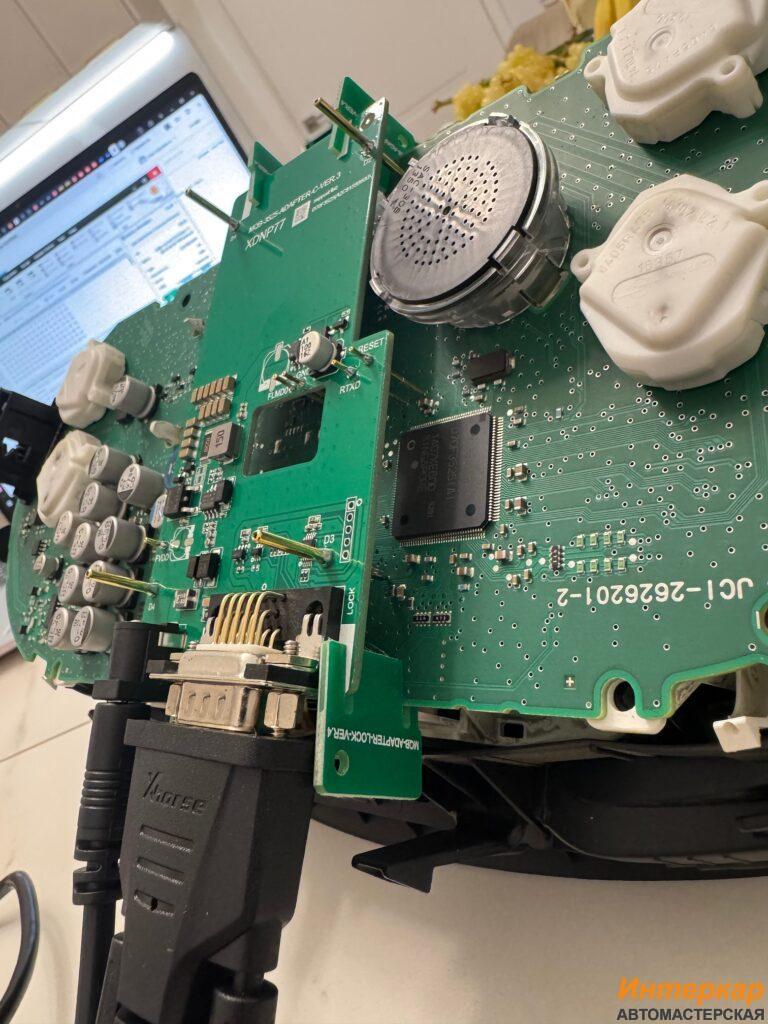

Бальзам для глаз. Ничего не припаивается и не отпаивается. Плата остается в родном состоянии без каких либо следов вмешательств посторонних рук!
Считываем дамп из родной панели и затем аналогично читаем «новую» панель с помощью другого адаптера
После того как 2 дампа у нас на руках. Можно приступать к пересчету и склейке иммо данных и прочих параметров.
Записываем так же через адаптер и бежим скорее пробовать!)

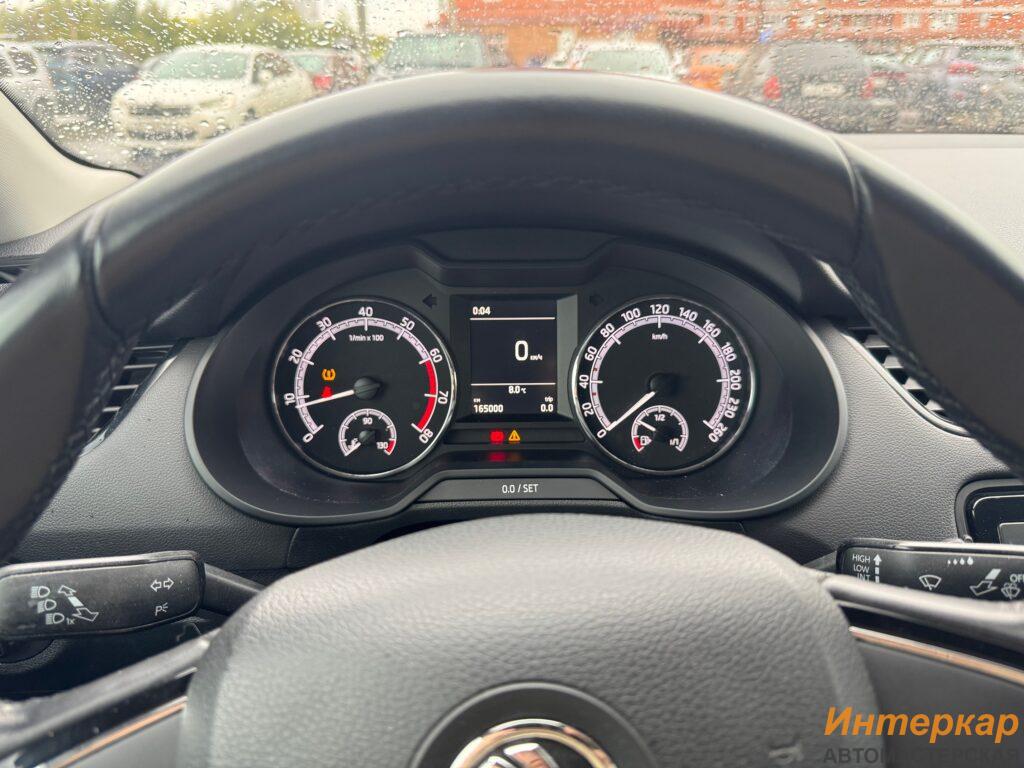

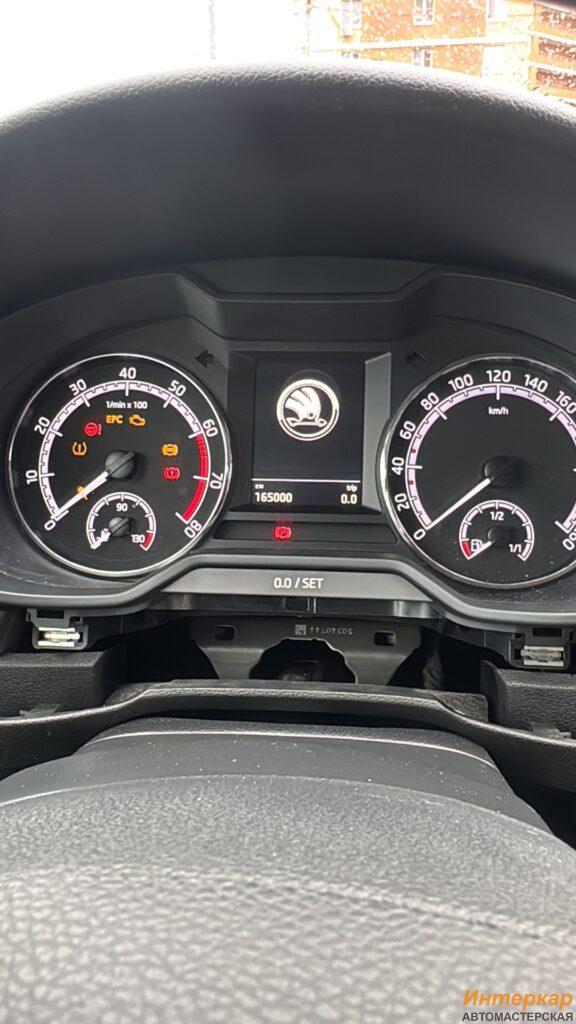

Мотор завелся, всё работает исправно. Собираем салон и кодируем новые функции. Включили отображение места в баке, сделали тест стрелок. Меню климатизации и рекомендации переключения передач…

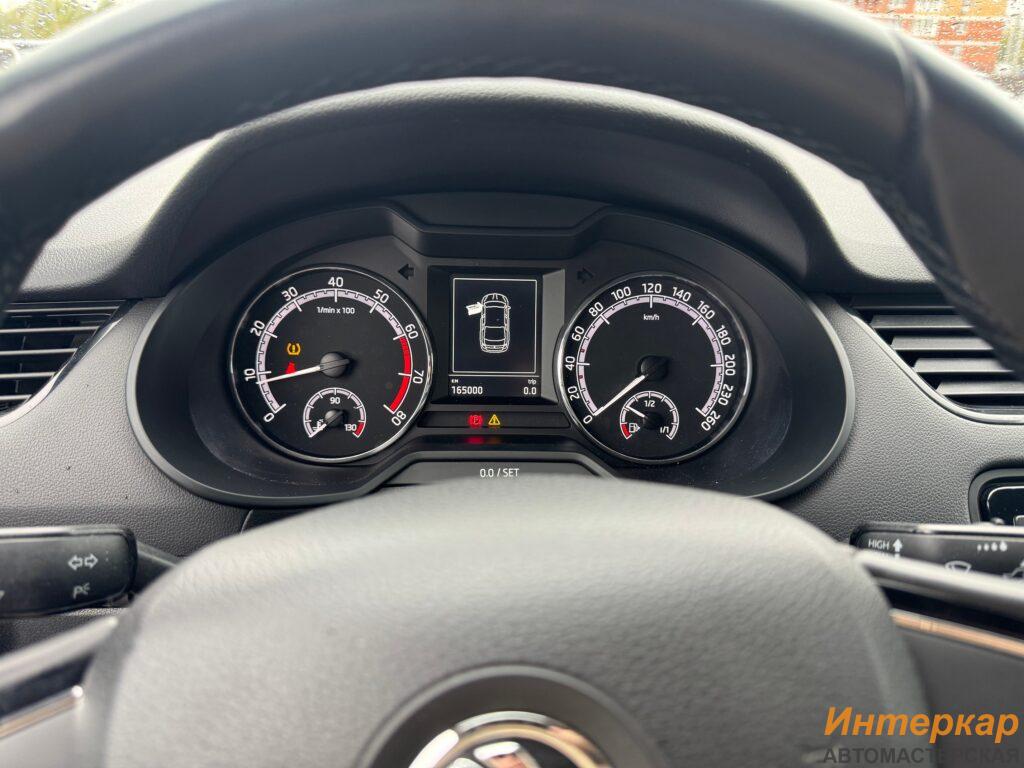

Панель имело смысл заменить хотя бы ради того что бы отображалось какая дверь открыта!)
Так же советуем посмотреть отчет о замене приборки на виртуальную панель AID
Я нахожусь в другом городе, возможно отправить вам панель для переноса данных или нужен автомобиль?
Конкретно эти панели делаются со снятием, без пайки. Автомобиль нужен только для проверки. Для переноса и подготовки нужна старая панель и «новая» (можно Б/У). Можете отправить, но всегда есть шанс что придется отправлять снова если данные посчитались не правильно. Но такого еще не было ни разу, всегда с первой попытки запускается))
